电解电容器的符号是什么？

瓷片电容中电解电容的电气符号是-||-。

电解电容器的符号图如下：

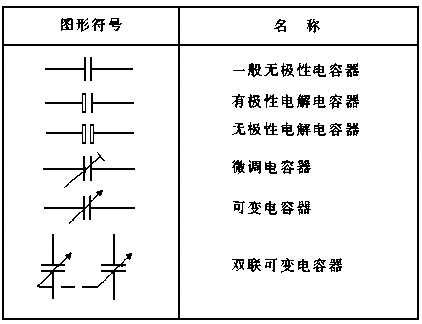

各种电容器在电路图中的符号表示如下：

当在两金属电极间加上电压时，电极上就会存储电荷，所以电容器是储能元件。任何两个彼此绝缘又相距很近的导体，组成一个电容器。平行板电容器由电容器的极板和电介质组成 。

电解电容器的构造

电解电容器的内部有储存电荷的电解质材料，分正、负极性，类似于电池，不可接反。正极为粘有氧化膜的金属基板，负极通过金属极板与电解质(固体和非固体)相连接。

电解电容器的用途

1、隔直流：作用是阻止直流通过而让交流通过。

2、旁路(去耦)：为交流电路中某些并联的元件提供低阻抗通路。

3、耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路

4、滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。

5、温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。

6、计时：电容器与电阻器配合使用，确定电路的时间常数，时间常数t=RC。

7、调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。

8、整流：在预定的时间开或者关半闭导体开关元件。

9、储能：储存电能，用于必须要的时候释放。例如相机闪光灯，加热设备等等。
