常用贴片功率电感封装尺寸
发布者：深铭易购 发布时间：2019-11-11 浏览量：--
贴片功率电感此类贴片电感又称为功率电感，大电流电感。常用贴片功率电感封装尺寸有哪些？贴片功率电感的封装方式主要分为：四点封装和全封装两种封装方式，而封装尺寸也是根据不同的封装类型也有所不同，下面且小编为大家来详解贴片功率电感封装及尺寸。
功率电感封装一般包括贴片与插件。
1.功率电感封装以架构的尺寸做封装表示，它们的架构一般要通用，要不就要定造。插件用圆柱型表示方法如: φ6×8就表示直径为6mm高为8mm的电感。贴片用椭柱型表示方法如: 5.8(5.2)×4就表示长径为5.8mm短径为5.2mm高为4mm的电感。
2.普通线性电感、色环电感与电阻电容的封装都有一样的表示，贴片用尺寸表示如0603、0805、0402、1206等。插件用功率表示如1/8W、1/4W、1/2W、1W等。
贴片功率电感的封装方式
四点封装：在磁芯与磁环公差与配合组装后，在设计磁环时磁环时方形的;而磁芯是圆形的，可见这两组材料组合在一起必然产生间隙。这个间隙必须由特殊的封装材料给封装起来，由于HCDRH74系列间隙较小，一般采用封住方形磁环的四个角便可以实现，新晨阳电容电感的贴片功率电感磁遮蔽性的最佳效果。
全封装：磁芯边远的部分也必须封装住，这样形成全封装的结构整体感较强，而磁遮蔽性效果与四点封装的效果相差不大。而工艺上会多增加一道工序，相当来说成本稍稍高点，而市场上对全封装的电感比较受欢迎，所以在选择成本投入时很多商家选择了四点封装的贴片功率电感，元器件本来是内置物件，其外观美观程度不是特别的重要。
贴片功率电感封装尺寸

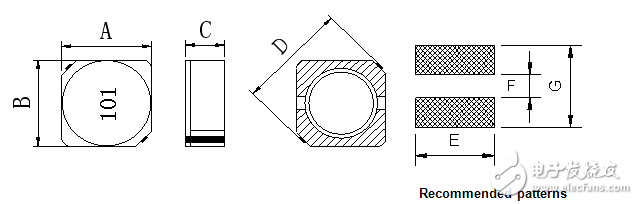

SHAPES AND DIMENSIONS（形状及尺寸）
(Unit:m/m)
贴片功率电感封装尺寸表
| 封装型号 | 长（单位mm） | 宽（单位mm） | 高（单位mm） |
| CD32 | 3.0±0.3 | 3.5±0.3 | 2.3±0.3 |
| CD43 | 4.0±0.3 | 4.5±0.3 | 3.2±0.3 |
| CD52 | 5.2±0.3 | 5.8±0.3 | 2.5±0.3 |
| CD54 | 5.2±0.3 | 5.8±0.3 | 4.5±0.3 |
| CD73 | 7.0±0.3 | 7.8±0.3 | 3.5±0.3 |
| CD75 | 7.0±0.3 | 7.8±0.3 | 5.0±0.3 |
| CD104 | 9.0±0.3 | 10.0±0.3 | 4.0±0.3 |
| CD105 | 9.0±0.3 | 10.0±0.3 | 5.4±0.3 |
注释：1、尺寸误差详见对应产品系列规格书；
2、本表仅列出长度、宽度和高度三个主要的规格尺寸，其他细节尺寸详见规格书；
