数字电位器电路图详解
发布者:深铭易购 发布时间:2019-12-23 浏览量:--
数字电位器亦称数控可编程电阻器,是一种代替传统机械电位器的新型CMOS数字、模拟混合信号处理的集成电路。数字电位器的应用广泛,而且按照不同的分类标准也有很多种类,下面我们来了解下数字电位器电路中的应用。
数字电位器原理:

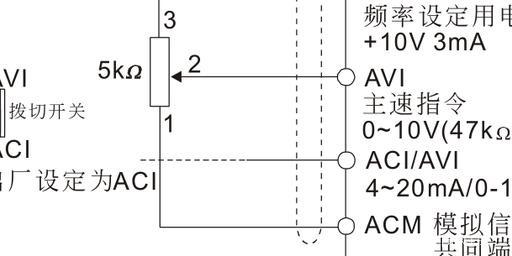

数字电位器属集成化三端可变电阻器件,等效电路如图1所示。当数字电位器作分压器使用时,其高、低、滑动端电压分别用UH、UL、UW表示;作可调电阻器使用时,其高、低、滑动端电阻分别用RH、RL、RW表示。
常见电位器电路应用
1、手控电位器调压电路
如图所示为。将VH端接+5V,VL接地。从VW端输出0~+5V的可调电压。R1、R2为上拉电阻。只要按动开关S1,输出电压就升高,每按一次电压升高0.05V,最高可达5V。如果按住S2即为低电平,此时按S1则每按一次电压降低0.05V。
2、X9313电位器与单片机的接口电路
这里以常用的AT89C2051单片机为例介绍数字电位器与单片机的接口电路。电位器的3个控制端分别接AT89C2051的P1.7、P1.6和P1.5。由R1、C1构成上电复位电路,C2、C3和石英晶体JT构成晶振电路。因为单片机I/O端口内部已有上拉电阻,所以上电时上述控制端均为高电平,电位器处于待机状态,此时应用和上例相同。
上面的程序实现了使UD为高电平,此时给数字电位器发送50个脉冲,增大电阻使高低端之间电压为2.5V。通过单片机传给数字电位器脉冲信号来控制数字电位器的大小,从而方便而精确地改变电阻值。但是在实际应用中,要注意对数字电位器的误差进行分析和补偿。
数字电位器的优点
1、数字电位器的使用寿命长,一般以百万次为单位。
2、数字电位器能配置成2端可变电阻,可将电位器中心抽头与高端或低端相连,能将H端接最高电压或最低电压端。
数字电位器的缺点:
1、数字电位器受CMOS工艺的限制。
2、不能直接接负电源。
3、温度系数太大。
4、额定阻值差大。
5、通频带较窄。
