限流电阻介绍

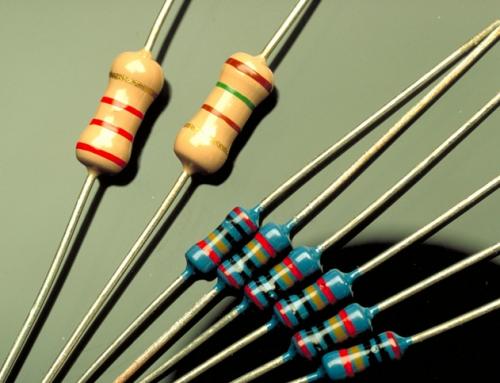

    限流电阻是由 电阻串联于电路中，用以限制所在支路电流的大小，以防电流过大烧坏所串联的元器件。同时限流电阻也能起分压作用。限流电阻的阻值一般较小，而容量（瓦数）较大，

    第一种是直接保护用的限流电阻。这个电阻依据安全功率选用用碳膜、线绕、水泥电阻都可以。

    第二种用法是间接保护。利用主干电路中一个低阻值电阻串联接地，提取参考电压，供给电源管理电路控制开关管自动限流。这个低阻值电阻如果低于0.5欧姆就只能用金属膜电阻或绕线电阻来做

限流电阻原理

电阻RL是负载电阻，R为稳压调整电阻（也称为限流电阻），D为稳压管，按稳压电路设计准则，在输入电压基本不变时，RL变小时，流过RL的电流增加，但流过D的电流却减少，原理图如下：

限流电阻的大小的选择

    学习单片机入门的第一个例子都是点亮一个LED灯

    这里面有一个小灯 一段连接5V 通过一个电阻到单片机的IO。

    这个电阻就是限流电阻 怎么取值呢，通过下面的例子来说明，一般根据LED灯技术参数 压降都1.7V左右 工作的电流在5mA--20mA

    通过简单的公式来说

    R=（5V-1.7V）/（5mA--20mA） =165欧姆--660欧姆之间

    下面通过一个mulTIsim的仿真来说明一下

    当限流电阻是680欧姆的时候 LED红灯的压降1.66V 算出的电流时4.912mA

    LED小灯不亮

    当限流电阻是620欧姆的时候，算出的电流时5.386mA，LED小灯亮

    功放电源加启动限流电阻的计算方法

        在音频大功率放大器中，电源大都使用了大功率变压器，并且次级整流后使用了2万～4万微法的电容。由于启动加电之前，变压器铁芯尚未磁化，电容也尚未充电，因此加电的瞬间会使市电趋于短路，产生很大的启动电流，这时就容易使规定的保险丝损坏。同时电容的快速充电也会产生很大的冲击噪声，甚至能造成功放中某些电路或扬声器的损坏。因此有些功放中电源设有限流电阻，启动电流受到阻尼，使次级电压缓慢上升，达到规定值后旁路该电阻，使电路工作更安全。下面介绍该电阻的计算方法：

        1．电阻值的计算

        通过变压器额定功率计算初级电流I=P／U=P／220，所串连的电阻就是将电流限定在这一电流值I之内，则电阻R=U／I=220／I=220的平方／P=48400／P（Ω），变压器功率值可通过有关变压器手册查找。

        2．电阻耗散功率值的计算

        由于功放处于静态工作时，除变压器自身功耗外，还有一些轻负载产生一定的功耗，所以在确定电阻耗散功率值时，最好实际测量初级电流值，根据P=I平方R计算电阻功率值。在实际应用中应取3倍以上的功率电阻即PB=3I平方R（W），这样电阻不至于发热而损坏。
