热继电器介绍

热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。热继电器的工作原理是电流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。以其体积小，结构简单、成本低等优点在生产中得到了广泛应用。

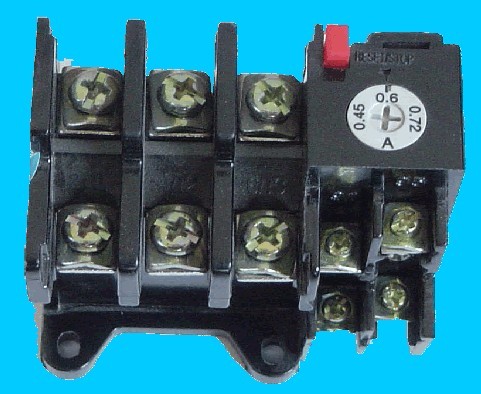

热继电器接线实物图

热继电器的接线图，如图下所示：

接触器的主接点与热继电器的主接点相连，热继辅助接点可与继电器的辅助接点串连或直接接在控制回路电源当中起到保护主回路的作用。就拿三相接触器和三相热继电器来说继电器的三个主接线接到三相接触器的下端出口。

通常热继电器接在接触器的下面，即主回路是断路器--接触器--热继电器，热继电器的常闭辅助接点串联在接触器线圈回路，以便在热继电器动作时断开接触器。

 热继电器怎么接线

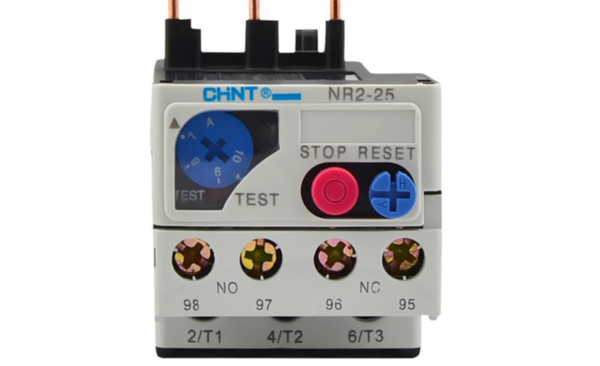

看上图，热继电器的构成主要可分为两个部分。——热元件和输出的辅助触点。图片中靠左边的为主回路接线端子（3路，共6点），靠右边的是输出的辅助触点接线端。

热元件，通常由热胀系数不同的金属材料组成。双金属材料的热元件若受热，因膨胀系数不同，就会发生弯曲。工作时把热元件串联在电路的主回路中（例如电机启动器中电机的供电回路中）。——图片中靠左边，上下两排各有3个接线端子，每个热元件分别接在一上一下两个端子间，共有3个热元件，分别串联在电机的3条电源输入线上。

辅助触点，通常是一常开（NO）、一常闭（NC）触点。用于电机启动器的控制回路中。

当电机过载时，输入电机的电流会超过电机的额定电流，热继电器中的热元件会因流经的电流过大而发热。引起弯曲。通过内部的机械结构带动输出触点发生切换。达到输出“过载”信号的目的。

辅助触点的“NC”触头组可串联在控制电路的供电线路中（同“停止”按钮串联），一旦电机过载，辅助触点的“NC”触头就会切断控制回路的电源，使电机停止运转。

辅助触点的“NO”触头组可接报警设备（例如报警指示灯），一旦电机因过载而停止运转时，给出电机停止的原因——“过载”。

热继电器接线安装方法

热继器安装的方向、使用环境和所用连接线都会影响动作性能，安装时应引起注意。

（1）热继电器的安装方向

热继电器的安装方向很容易被人忽视。热继电器是电流通过发热元件发热，推动双金属片动作。热量的传递有对流、辐射和传导三种方式。其中对流具有方向性，热量自下向上传输。在安放时，如果发热元件在双金属片的下方，双金属片就热得快，动作时间短；如果发热元件在双金属片的旁边，双金属片热得较慢，热继电器的动作时间长。当热继电器与其它电器装在一起时，应装在电器下方且远离其它电器50mm以上，以免受其它电器发热的影响。热继电器的安装方向应按产品说明书的规定进行，以确保热继电器在使用时的动作性能相一致。

（2）使用环境

主要指环境温度，它对热继电器动作的快慢影响较大。热继电器周围介质的温度，应和电动机周围介质的温度相同，否则会破坏已调整好的配合情况。例如，当电动机安装在高温处、而热继电器安装在温度较低处时，热继电器的动作将会滞后（或动作电流大）；反之，其动作将会提前（或动作电流小）。

对没有温度补偿的热继电器，应在热继电器和电动机两者环境温度差异不大的地方使用。对有温度补偿的热继电器，可用于热继电器与电动机两者环境温度有一定差异的地方，但应尽可能减少因环境温度变化带来的影响。

（3）连接线

热继电器的连接线除导电外，还起导热作用。如果连接线太细，则连接线产生的热量会传到双金属片，加上发热元件沿导线向外散热少，从而缩短了热继电器的脱扣动作时间；反之，如果采用的连接线过粗，则会延长热继电器的脱扣动作时间。所以连接导线截面不可太细或太粗，应尽量采用说明书规定的或相近的截面积。
