如何在单电源应用中对运算放大器进行偏置和去耦

电池供电的运算放大器应用有一个问题，它们依赖单个电源。此设置通常需要其他无源组件，这会增加电子项目的复杂性。如果设计不当，单个电源应用程序也会出现一些严重的不稳定问题。ADI公司今天的《日常应用笔记》将教您如何在这些应用中正确偏置和去耦运算放大器。

讨论的偏置技术

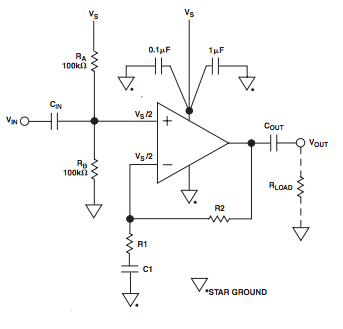

设计人员最常用的技术是使用一对电阻作为分压器和偏置电压，如下图所示。但是，使用这种技术会带来一个严重的问题，因为它消除了运算放大器中有用的电源抑制（PSR）功能。

要将电源抑制重新引入该设计中，您可以借助一个电容器将偏置网络与电源去耦，如下所示。该电容器将恢复因电阻偏置而丢失的一些PSR。

为单电源应用提供偏置的另一种方法是使用齐纳二极管稳压器，如下所示。电容器C N 会阻止任何噪声从二极管馈入运算放大器。

您需要仔细选择工作电压接近VS / 2的齐纳二极管。在此设置中选择的电阻器还需要向齐纳二极管提供足够的电流，以在其稳定的额定电压下工作。

最后，对于运行在新3.3V标准下的运算放大器电路，还可以选择使用线性稳压器，如下所示。与齐纳二极管设置相比，此设置提供的温度变化和噪声更低。

本文讨论了这四种偏置方法的细节以及使用每种偏置方法时的权衡。在阅读结束之前，您应该对哪种技术最适合单电源应用程序有一个扎实的了解。该应用笔记的其余部分涵盖了与运算放大器偏置相关的一些一般问题，包括：

如何使用低噪声放大器处理运算放大器应用中的噪声问题。

如何设计具有准确开启时间的单电源应用。

如何为低压运算放大器应用引入裕量限制。
