光敏二极管和光敏三极管是电子电路中广泛采用的光敏器件。光敏二极管和普通二极管一样具有一个PN结，不同之处是在光敏二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。光敏三极管除具有光电转换的功能外，还具有放大功能，在电路图中文字符号一般为VT。光敏三极管因输入信号为光信号，所以通常只有集电极和发射极两个引脚线。同光敏二极管一样，光敏三极管外壳也有一个透明窗口，以接收光线照射。

常用光敏二极管电路图大全

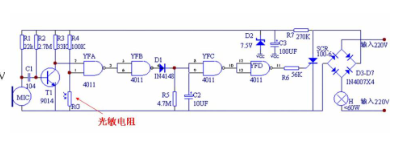

常用光敏二极管电路图1

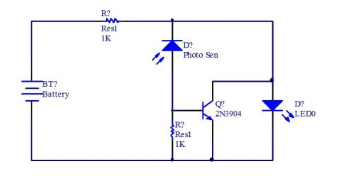

常用光敏二极管电路图2

图是光敏二极管的应用电路实例。因（a）是对数压缩电路，反馈电路中采用对数二极管VD，可以对输出电压进行对数压缩，测光范围较宽，一股用于模拟光信号电路。图（b）是定位用传感器电路．采用对偶型光敏二极管，放大VD1与VD2的差动信号。图（c）是与FE丁（VT）组合的调制光传感器电路．用于光控电路，响应速度快，噪声低，它是一种调制光等的交流专用放大器，但不适合于模拟信号电路中。

常用光敏二极管电路图3

常用光敏二极管电路图4

图4-5是光敏二极管VD与运放A组合应用实例．图4-5（a）为无偏置方式，图4-5（b）为反向偏置方式。

无偏置电路可以用于测量宽范围的入射光，例如照度计等，但响应特性比不上反向偏置的电路，可用反馈电阻Rf调整输出电压，如果Rf用对数二极管替代．则可以输出对数压缩的电压。反向偏置电路的响应速度快．输出信号与输入信号同相位

常用光敏二极管电路图5

常用光敏二极管电路图6

如下图电路中通过压电元件传感器S将压力转换为电信号送至SD3或SD3A集成电路，并通过发光二极管显示。图中虚线框内两个等效电阻分别为工作室和补偿室（双电离室）。

常用光敏二极管电路图7

LM358该测试器可对发光二极管进行不区分极性地检测，从而判定其发光性能。在批量检测中，与用万用表等测试手段相比，省时省力、简单直观。

电路如下图所示，一路运算放大器接成低频自激振荡器，在输出端间歇输出高电平或低电平。另一路运放接成反相器形式。当振荡电路输出高电平时，反相器则输出低电平；振荡电路输出低电平时，反相器输出高电平。若在两输出端跨接一支发光二极管，不论跨接的极性如何，发光二极管总是要随着振荡电路的振荡频率，间歇地导通发光。LED为电源指示管，兼作发光强度的比较管。运放IC可选用LM358或LM324。

常用光敏二极管电路图8

图4-4是光敏二极管与晶体管组合应用电路实例。图4-4（a）为典型的集电极输出电路形式，而图4-4（b）为典型的发射极输出电路形式。

集电极输出电路适用于脉冲入射光电路，输出信号与输入信号的相位相反，输出信号一般较大。而发射极输出电路适用于模拟信号电路，电阻RB可以减小暗电流，输出信号与输入信号的相位相同，输出信号一般较小。
